Un transformateur de tension (VT), également appelé transformateur de potentiel (PT), est un composant crucial des systèmes d'alimentation électrique. Il abaisse les niveaux de haute tension à un niveau inférieur et plus gérable à des fins de mesure, de protection et de contrôle. Cependant, les courts - circuits peuvent constituer une menace importante pour le bon fonctionnement et la longévité d'un transformateur de tension. En tant que fournisseur de transformateurs de tension, je comprends l'importance de protéger ces appareils contre les courts-circuits, et dans ce blog, je partagerai quelques stratégies efficaces.
Comprendre la menace de court-circuit sur les transformateurs de tension
Les courts-circuits se produisent lorsqu'il existe une connexion involontaire à faible résistance entre deux points d'un circuit électrique. Dans le cas d'un transformateur de tension, un court-circuit peut entraîner un flux de courant excessif, ce qui peut provoquer une surchauffe, des dommages à l'isolation et même une défaillance complète du transformateur. Les arcs à haute énergie associés aux courts-circuits peuvent également présenter un risque pour la sécurité du personnel et des équipements à proximité.
Protection contre les surintensités
L'un des moyens les plus fondamentaux de protéger un transformateur de tension contre les courts-circuits consiste à utiliser une protection contre les surintensités. Les fusibles et les disjoncteurs sont des appareils couramment utilisés à cette fin.
Fusibles
Les fusibles sont des dispositifs de protection contre les surintensités simples et économiques. Ils sont constitués d'un fil ou d'une bande métallique qui fond lorsque le courant qui le traverse dépasse une certaine valeur. Lorsqu'un court-circuit se produit, le courant élevé fait sauter le fusible, interrompant le circuit et protégeant le transformateur de tension.
Lors de la sélection d'un fusible pour un transformateur de tension, il est essentiel de prendre en compte le courant nominal du transformateur et le courant de court-circuit attendu. Le fusible doit être dimensionné pour sauter avant que le courant de court-circuit n'endommage le transformateur. Toutefois, il ne doit pas exploser dans des conditions normales de fonctionnement.
Disjoncteurs
Les disjoncteurs sont plus complexes que les fusibles mais offrent plusieurs avantages. Ils peuvent être réinitialisés après déclenchement, ce qui est plus pratique que de remplacer un fusible grillé. Les disjoncteurs peuvent également fournir une protection réglable contre les surintensités, permettant un contrôle plus précis.
Il existe différents types de disjoncteurs, tels que les disjoncteurs thermomagnétiques et les disjoncteurs électroniques. Les disjoncteurs thermomagnétiques utilisent une combinaison d'éléments thermiques et magnétiques pour déclencher le disjoncteur lorsque le courant dépasse un certain niveau. Les disjoncteurs électroniques, quant à eux, utilisent des capteurs électroniques et des circuits de contrôle pour détecter et interrompre les surintensités.
Isolation et isolation
Une isolation et une isolation appropriées sont cruciales pour protéger les transformateurs de tension contre les courts-circuits.
Isolement
Isoler le transformateur de tension des autres composants électriques peut empêcher la propagation des courts-circuits. Les transformateurs d'isolement peuvent être utilisés pour fournir une isolation électrique entre les côtés primaire et secondaire du transformateur de tension. Ces transformateurs ont un enroulement séparé pour les circuits primaire et secondaire, ce qui contribue à empêcher le transfert de courants de court-circuit.
De plus, une isolation physique peut être obtenue en installant le transformateur de tension dans un boîtier ou une armoire séparé. Cela peut protéger le transformateur des facteurs externes tels que la poussière, l'humidité et les dommages mécaniques, qui peuvent augmenter le risque de courts-circuits.
Isolation
Des matériaux d'isolation de haute qualité sont essentiels pour éviter les courts-circuits dans le transformateur de tension. L'isolation doit pouvoir résister à la tension de fonctionnement et à la température du transformateur. La résine époxy est un matériau isolant couramment utilisé pour les transformateurs de tension en raison de ses excellentes propriétés électriques et mécaniques.
Des tests d'isolation réguliers doivent être effectués pour garantir l'intégrité de l'isolation. Les tests de résistance d'isolation peuvent être utilisés pour mesurer la résistance de l'isolation, ce qui peut indiquer la présence de toute dégradation ou dommage de l'isolation.
Relais de surveillance et de protection
Des relais de surveillance et de protection peuvent être utilisés pour détecter les courts-circuits et prendre les mesures appropriées pour protéger le transformateur de tension.
Relais de surveillance de courant
Des relais de surveillance de courant peuvent être installés dans les circuits primaires et secondaires du transformateur de tension pour surveiller le flux de courant. Ces relais peuvent détecter des niveaux de courant anormaux, tels que ceux provoqués par des courts-circuits, et envoyer un signal pour déclencher le disjoncteur ou activer une alarme.
Relais de protection différentielle
Les relais de protection différentielle sont des dispositifs de protection plus avancés qui comparent le courant entrant et sortant du transformateur de tension. S'il y a une différence dans le courant, cela indique un court - circuit dans le transformateur. Les relais de protection différentielle peuvent détecter et isoler rapidement le défaut, minimisant ainsi les dommages au transformateur.
Mise à la terre
Une mise à la terre appropriée est essentielle pour protéger les transformateurs de tension contre les courts-circuits. La mise à la terre fournit un chemin à faible résistance permettant aux courants de défaut de circuler en toute sécurité vers la terre.
Le transformateur de tension doit être connecté à un système de mise à la terre fiable. Le conducteur de terre doit être de taille suffisante pour transporter le courant de défaut sans surchauffe. De plus, le système de mise à la terre doit être régulièrement inspecté pour garantir son intégrité.
Maintenance et tests
Une maintenance et des tests réguliers sont essentiels pour garantir le bon fonctionnement et la protection des transformateurs de tension.
Inspection visuelle
Des inspections visuelles régulières doivent être effectuées pour vérifier tout signe de dommage, tel que des fissures dans l'isolation, des connexions desserrées ou une surchauffe. Tout composant endommagé doit être remplacé immédiatement.
Tests électriques
Les tests électriques, tels que les tests de résistance d'isolement, les tests de rapport de transformation et les tests de perte diélectrique, doivent être effectués à intervalles réguliers. Ces tests peuvent aider à détecter tout problème potentiel avec le transformateur de tension avant qu'il ne provoque un court-circuit.
Conclusion
Protéger un transformateur de tension contre les courts - circuits est essentiel pour garantir le fonctionnement fiable des systèmes d'alimentation électrique. En mettant en œuvre une protection contre les surintensités, une isolation et une isolation appropriées, des relais de surveillance et de protection, une mise à la terre ainsi qu'une maintenance et des tests réguliers, le risque de courts-circuits peut être considérablement réduit.

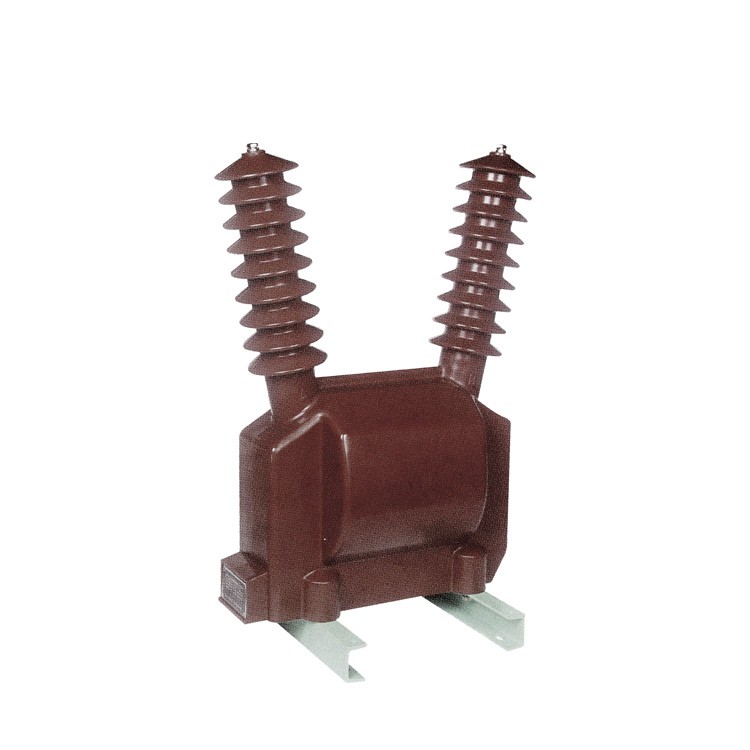

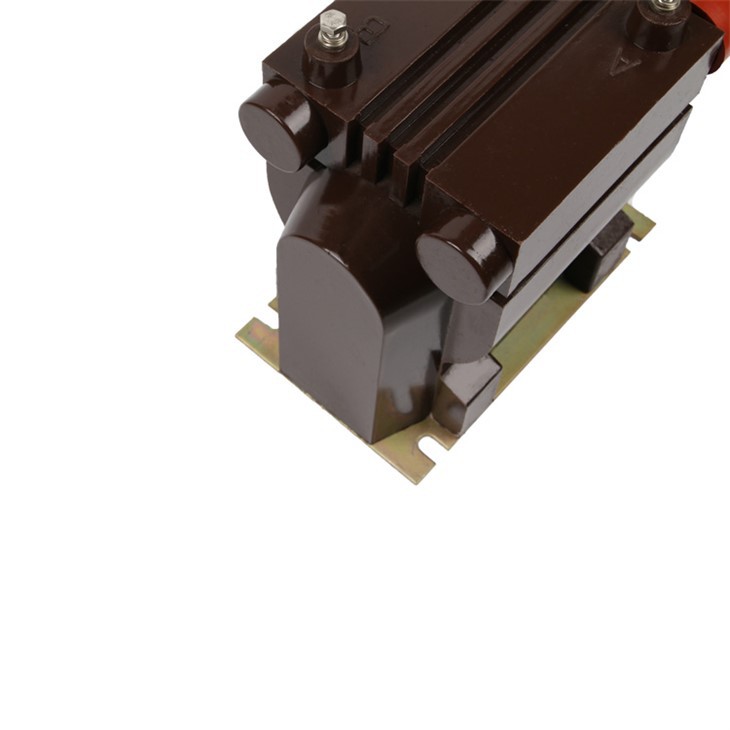

En tant que fournisseur de transformateurs de tension, nous proposons une large gamme de transformateurs de tension de haute qualité, notammentMoyenne tension,Transformateur de potentiel de moulage de résine époxyde de tension de prise, etTransformateur de mesure. Nos produits sont conçus pour répondre aux normes les plus élevées de qualité et de fiabilité, et nous pouvons vous fournir des conseils d'experts sur la protection de vos transformateurs de tension contre les courts-circuits.
Si vous êtes intéressé par l'achat de transformateurs de tension ou si vous avez besoin de plus d'informations sur leur protection contre les courts-circuits, n'hésitez pas à nous contacter pour une discussion sur l'achat. Nous avons hâte de vous servir.
