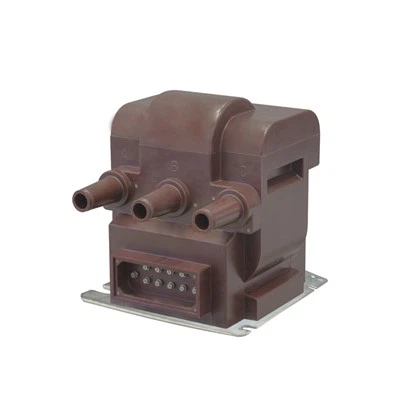

Le transformateur de courant est un dispositif de mesure et de protection important de la sous-station. La position d'installation doit être déterminée de manière exhaustive en fonction des exigences de mesure du courant, de configuration de protection et de sécurité du système. Voici les emplacements d'installation typiques et les descriptions fonctionnelles des transformateurs de courant dans les sous-stations :
I. Haute-Côté tension (extrémité de ligne entrante)
Transformateur principal haute-côté tension
Emplacement : Disjoncteur d'entrée et transformateur du côté haute tension du transformateur principal.
Fonction : mesure du courant latéral haute tension du transformateur principal pour la mesure de l'énergie et la surveillance de la charge.
Il fournit un signal de courant pour la protection différentielle du transformateur et la protection contre les surintensités, afin que les défauts puissent être résolus rapidement.
Disjoncteur d'entrée haute tension-côté ligne de sortie
Emplacement : installé entre le disjoncteur d'entrée haute tension et le jeu de barres.
Fonction : surveillance du courant d'entrée, analyse du flux du système et planification économique.
signaux d'entrée qui assurent la protection du circuit (par exemple, protection de distance et protection d'ordre zéro).
Remarque : CT peut être intégré au SIG si la ligne d'entrée utilise un SIG (Gas Insulated Switchgear).
II. Côté moyenne tension (borne de ligne sortante)
Disjoncteur d'alimentation moyenne tension côté ligne sortante
Position : installé entre le jeu de barres moyenne tension et le disjoncteur d'alimentation.
Fonction : Mesure du courant d'alimentation pour la gestion de la charge et le calcul des pertes de ligne.
Fournir une base opérationnelle pour la protection des lignes d'alimentation (par exemple, protection contre les débordements, protection contre les chevauchements).
Scénario d'application : Dans un réseau de distribution 10 kV/35 kV, le CT doit répondre à l'exigence de rapidité (par exemple, échelle de 0,1 seconde).
Côtés du disjoncteur sectionnel de bus
Localisation : Effectuer la liaison entre le disjoncteur du jeu de barres et le jeu de barres.
Fonction : Surveiller le courant de section transversale du jeu de barres-protégé par le jeu de barres (par exemple, protection différentielle du jeu de barres).
Dans un système à double jeu de barres, le CT doit être équipé d'une double protection pour améliorer la fiabilité.
III. Côté basse tension (borne de distribution)
Armoire de distribution basse tension côté ligne entrante
Emplacement : Installé entre le disjoncteur de ligne de l'armoire de distribution basse tension et le jeu de barres.
Fonction : mesure du courant latéral basse tension pour la mesure de l'énergie et le contrôle de la compensation de puissance réactive.
Fournit des signaux de protection contre les surintensités et les courts-circuits à basse tension.
Caractéristiques : le transformateur de courant basse tension adopte généralement une structure directe, facile à installer et à remplacer.
Côté sortie de la batterie de condensateurs
Localisation : Point de connexion entre le jeu de barres de la batterie de condensateurs.
Fonction : Surveiller le courant du condensateur pour la protection contre les surintensités et les déséquilibres.
Empêche les fluctuations de tension du système causées par une surcharge du condensateur ou un dysfonctionnement interne.
