- Les transformateurs de courant sont conformes aux normes GB20840.2-2014 et IEC60044-1
- Niveau d'isolation nominal : 40,5/95/185kV
- Courant secondaire nominal : 5A ou 1A
- Fréquence nominale : 50 Hz ou 60 Hz
- Température ambiante : -5 degrés ~+40 degrés
|
Classé primaire courant (A) |
Combinaison de classes de précision |
Sortie secondaire nominale (VA) |
Courant thermique de courte durée (kA/S) |
Courant dynamique nominal (kA) |
||
|
0.2 |
0.5 |
10P20 |
||||
|
20-100 |
0.2/0.2 0.2/0.5 0.5/0.5 0.2/5P20 0.5/5P20 0.25/0.5/10P20 |
10 |
15 |
15 |
200lin |
500lin |
|
150-200 |
31.5 |
80 |
||||
|
300-500 |
31.5/2 |
|||||
|
600-1250 |
15 |
30 |
20 |
31.5/4 |
||
|
1500-2000 |
20 |
40 |
30 |
40/4 |
125 |
|
|
2500 |
20 |
40 |
20 |
|||
Dessin des dimensions globales

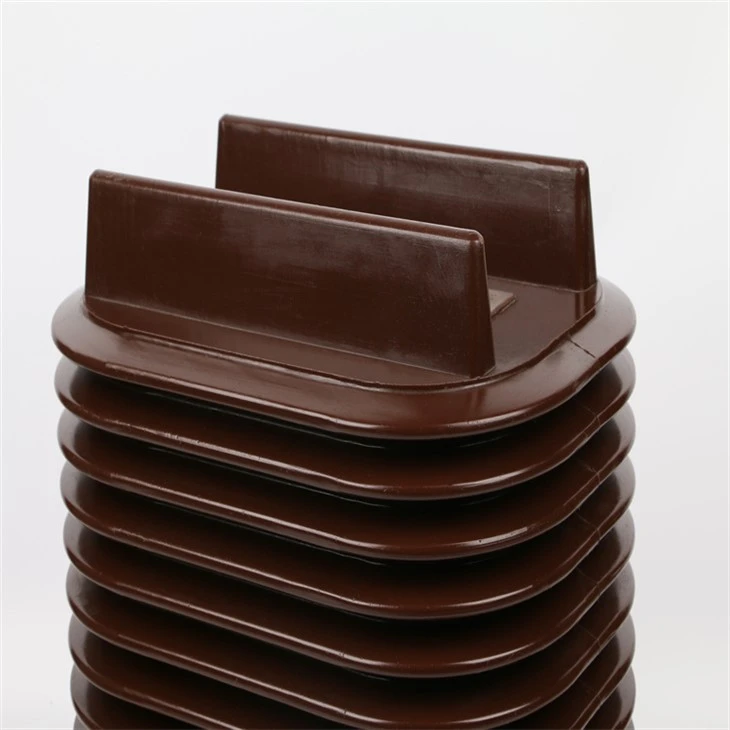

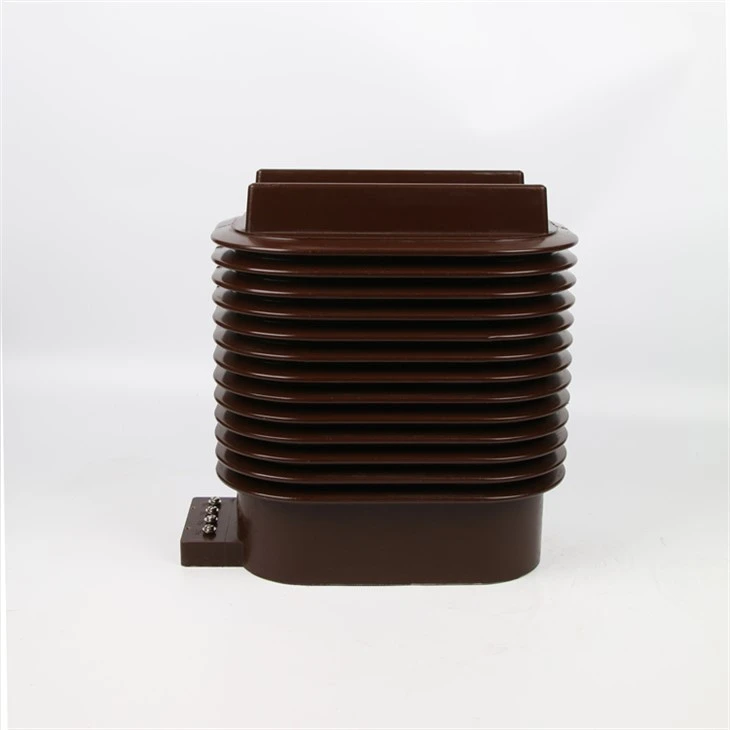

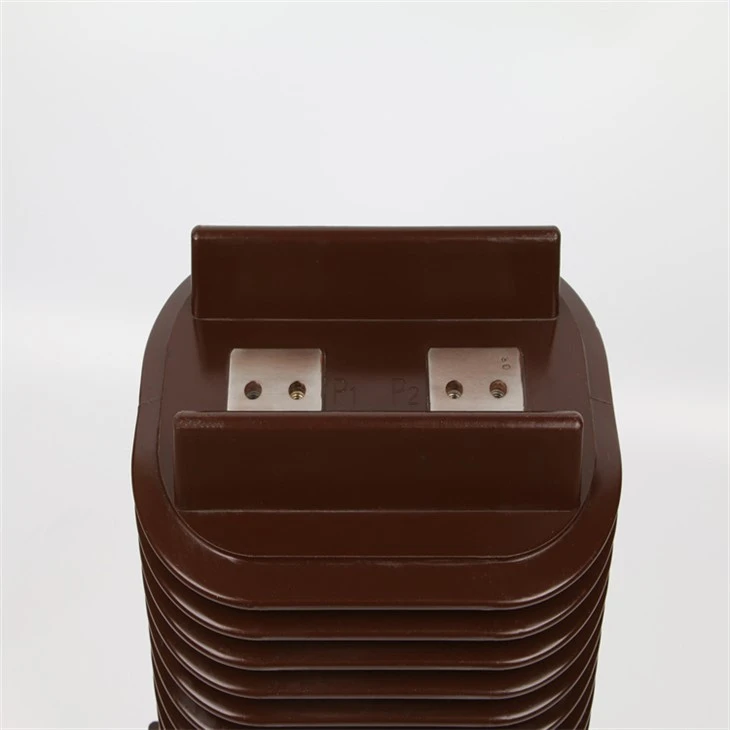

Transformateur de courant LZZBJ9-35/250W1G1
Le LZZBJ9-35/250W1G1, transformateur de courant moulé en résine époxy monophasé pour l'intérieur, conçu pour une utilisation dans les systèmes électriques à haute tension.
Principales fonctionnalités
- Haute tension nominale: Ce transformateur de courant est conçu pour les systèmes avec un niveau de tension allant jusqu'à 35 kV.
- Note actuelle: Il peut gérer un courant primaire de 250 A, ce qui le rend adapté à diverses applications industrielles et utilitaires.
- Isolation: Equipé d'une isolation robuste pour résister aux hautes tensions, garantissant sécurité et fiabilité.
- Précision: Conçu pour fournir une mesure et une protection précises, essentielles au fonctionnement efficace des systèmes électriques.
- Construction: Construit avec des matériaux durables pour garantir des performances durables même dans des conditions environnementales difficiles.
Applications
- Distribution d'énergie: Utilisé dans les sous-stations électriques et les réseaux de distribution d'énergie pour surveiller et gérer les courants haute tension.
- Paramètres industriels: Convient aux grandes installations industrielles où des équipements haute tension sont utilisés.
- Protection et mesure: Fournit des données cruciales pour les relais de protection et les équipements de comptage, garantissant la sécurité et l'efficacité des systèmes électriques.
- Gestion du réseau: Aide à la gestion efficace des réseaux électriques en fournissant des mesures de courant précises.
Avantages
- Sécurité: Améliore la sécurité des systèmes électriques en fournissant des mesures de courant précises, indispensables au bon fonctionnement des dispositifs de protection.
- Fiabilité: Conçu pour fonctionner de manière fiable sur une longue période, réduisant ainsi le besoin d’entretien et de remplacements fréquents.
- Efficacité: Améliore l’efficacité globale des systèmes électriques en assurant une surveillance et un contrôle précis.
Installation
- Installation: Nécessite une installation professionnelle en raison des niveaux de tension et de courant élevés impliqués. Il est généralement installé dans des sous-stations ou dans d’autres zones à haute tension.
